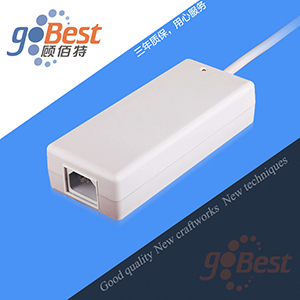

開關電源適配器是利用現代電力技術，控制開關晶體管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源適配器一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。
開關電源和線性電源相比，二者的成本都隨著輸出功率的增加而增長，但二者增長速率各異。
線性電源成本在某一輸出功率點上，反而高于開關電源適配，這一點稱為成本反轉點。
隨著電力電子技術的發展和創新，使得開關電源適配器技術也在不斷地創新，這一成本反轉點日益向低輸出電力端移動，這為開關電源適配器提供了廣闊的發展空間。 開關電源適配器高頻化是其發展的方向，高頻化使開關電源適配器小型化，并使開關電源適配器進入更廣泛的應用領域，特別是在高新技術領域的應用，推動了高新技術產品的小型化、輕便化。
另外開關電源適配器的發展與應用在節約能源、節約資源及保護環境方面都具有重要的意義。
一、開關電源適配器的分類
人們在開關電源技術領域是邊開發相關電力電子器件，邊開發開關變頻技術，兩者相互促進推動著開關電源每年以超過兩位數字的增長率向著輕、小、薄、低噪聲、高可靠、抗干擾的方向發展。
開關電源可分為AC/DC和DC/DC兩大類，DC/DC變換器現已實現模塊化，且設計技術及生產工藝在外均已成熟和標準化，并已得到用戶的認可，但AC/DC的模塊化，因其自身的特性使得在模塊化的進程中，遇到較為復雜的技術和工藝制造問題。
以下分別對兩類開關電源的結構和特性作以闡述。
開關電源適配器技術的發展動向是高頻、高可靠、低耗、低噪聲、抗干擾和模塊化。
由于開關電源輕、小、薄的關鍵技術是高頻化，因此國外各大開關電源適配器制造商都致力于同步開發新型高智能化的元器件，特別是改善二次整流器件的損耗，并在功率鐵氧體（Mn?Zn)材料上加大科技創新，以提高在高頻率和較大磁通密度（Bs)下獲得高的磁性能，而電容器的小型化也是一項關鍵技術。
SMT技術的應用使得開關電源取得了長足的進展，在電路板兩面布置元器件，以確保開關電源的輕、小、薄。
開關電源的高頻化就必然對傳統的PWM開關技術進行創新，實現ZVS、ZCS的軟開關技術已成為開關電源的主流技術，并大幅提高了開關電源的工作效率。對于高可靠性指標，美國的開關電源生產商通過降低運行電流，降低結溫等措施以減少器件的應力，使得產品的可靠性大大提高。
模塊化是開關電源發展的總體趨勢，可以采用模塊化電源組成分布式電源系統，可以設計成N＋1冗余電源系統，并實現并聯方式的容量擴展。針對開關電源運行噪聲大這一缺點，若單獨追求高頻化其噪聲也必將隨著增大，而采用部分諧振轉換電路技術，在理論上即可實現高頻化又可降低噪聲，但部分諧振轉換技術的實際應用仍存在著技術問題，故仍需在這一領域開展大量的工作，以使得該項技術得以實用化。
電力電子技術的不斷創新，使開關電源產業有著廣闊的發展前景。
要加快我國開關電源產業的發展速度，就必須走技術創新之路，走出有特色的產學研聯合發展之路，為我國國民經濟的高速發展做出貢獻。
1DC/DC變換
DC/DC變換是將固定的直流電壓變換成可變的直流電壓，也稱為直流斬波。
斬波器的工作方式有兩種，一是脈寬調制方式Ts不變，改變ton(通用)，二是頻率調制方式，ton不變，改變Ts（易產生干擾）。
其具體的電路由以下幾類： （1）Buck電路——降壓斬波器，其輸出平均電壓 U0小于輸入電壓Ui，極性相同。 （2）Boost電路——升壓斬波器，其輸出平均電壓 U0大于輸入電壓Ui，極性相同。 （3）Buck－Boost電路——降壓或升壓斬波器，其 輸出平均電壓U0大于或小于輸入電壓Ui，極性相反，電感傳輸。
（4）Cuk電路—降壓或升壓斬波器，其輸出平均電壓U0大于或小于輸入電壓Ui，極性相反，電容傳輸。 當今軟開關技術使得DC/DC發生了質的飛躍，美國VICOR公司設計制造的多種ECI軟開關DC/DC變換器，其大輸出功率有300W、600W、800W等，相應的功率密度為(6.2、10、17)W/cm3，效率為（80～90）％。
日本NemicLambda公司新推出的一種采用軟開關技術的高頻開關電源模塊RM系列，其開關頻率為（200～300)kHz，功率密度已達到27W/cm3，采用同步整流器（MOS?FET代替肖特基二極管），使整個電路效率提高到90％。
2AC/DC變換
AC/DC變換是將交流變換為直流，其功率流向可以是雙向的，功率流由電源流向負載的稱為“整流”，功率流由負載返回電源的稱為“有源逆變”。
AC/DC變換器輸入為50/60Hz的交流電，因必須經整流、濾波，因此體積相對較大的濾波電容器是必不可少的，同時因遇到安全標準（如UL、CCEE等）及EMC指令的限制（如IEC、FCC、CSA），交流輸入側必須加EMC濾波及使用符合安全標準的元件，這樣就限制AC/DC電源體積的小型化，另外，由于內部的高頻、高壓、大電流開關動作，使得解決EMC電磁兼容問題難度加大，也就對內部高密度安裝電路設計提出了很高的要求，由于同樣的原因，高電壓、大電流開關使得電源工作損耗增大，限制了AC/DC變換器模塊化的進程，因此必須采用電源系統優化設計方法才能使其工作效率達到一定的滿意程度。
AC/DC變換按電路的接線方式可分為，半波電路、全波電路。
按電源相數可分為，單相、三相、多相。按電路工作象限又可分為一象限、二象限、三象限、四象限。
